I. Rhagymadrodd
O ran symudedd fertigol pensaernïaeth fodern, nid dull cludo yn unig yw codwyr, a weithgynhyrchir gan gwmnïau gweithgynhyrchu elevator, ond rhydwelïau bywyd trefol ac estyniad i ymarferoldeb adeilad. Ymchwil a Marchnadoedd, 2021), gyda chyflymiad trefoli byd-eang ac adnewyddu hen elevators mewn adeiladau, mae cwmnïau elevator yn wynebu cyfleoedd twf newydd.
Codwyr teithwyryn ddangosydd allweddol o lefel gwasanaeth a datblygiad technolegol adeilad. Yn y "Safonau Elevator Adeiladu Rhyngwladol," amlygir diogelwch, cysur, effeithlonrwydd, a meintiau a chynhwysedd elevator, gan danlinellu eu rôl ganolog mewn pensaernïaeth fodern. Mae codwyr teithwyr nid yn unig yn ymwneud â llif cyffredinol ac effeithlonrwydd defnydd adeilad ond hefyd yn effeithio'n uniongyrchol ar brofiad teithio pobl ac ymdeimlad o ddiogelwch.
Yn yr adroddiad hwn, byddwn yn manylu ar fathau, cysyniadau dylunio a nodweddion technegol codwyr teithwyr a ddarperir gan wneuthurwyr elevator uchaf. At hynny, trwy integreiddio safonau ac arferion gorau domestig a rhyngwladol cyfredol, gan gynnwys y "Safonau Diogelwch Elevator Americanaidd" (ASME A17.1) a'r "Safonau Elevator Ewropeaidd" (EN 81), byddwn yn trafod sut i sicrhau effeithlonrwydd a chost- effeithiolrwydd systemau elevator wrth ddiwallu anghenion defnyddwyr o ran maint a chynhwysedd elevator.
II. Paratoi ar gyfer Gosod Elevator Teithwyr
A. Dadansoddiad Anghenion

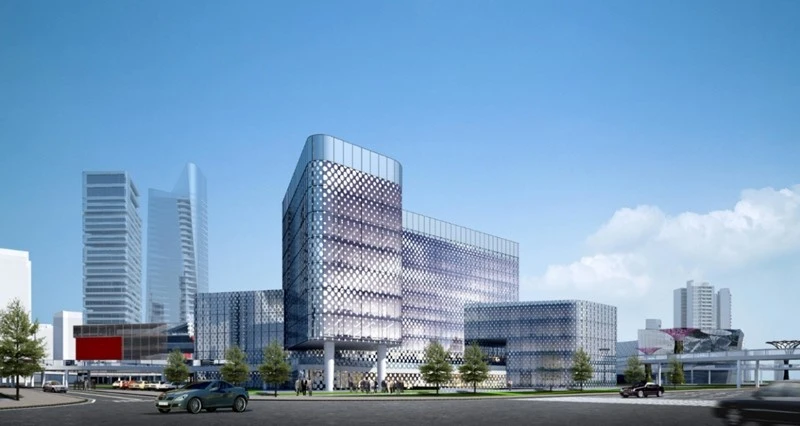

1) Pwrpas yr Adeilad
Pwrpas yr adeilad yw'r ffactor sylfaenol sy'n pennu math a manylebau'r elevator. Mae gwahanol fathau o adeiladau megis preswyl, masnachol, meddygol, addysgol a diwydiannol yn gofyn am elevators gyda nodweddion perfformiad penodol a nodweddion. Er enghraifft, efallai y bydd angen codwyr cyflym ar adeiladau masnachol i wella effeithlonrwydd, tra gallai adeiladau preswyl roi blaenoriaeth i dawelwch a chysur yr elevator. Ar gyfer ysbytai, dylai maint a chynhwysedd yr elevator ddarparu ar gyfer cludo gwelyau ysbyty, gyda chwmni gweithgynhyrchu elevator yn aml yn darparu atebion arferol yn seiliedig ar yr anghenion hyn.
2) Gofynion Capasiti Elevator
Mae cysylltiad agos rhwng gofyniad cynhwysedd elevator ac uchder yr adeilad a nifer y defnyddwyr. Mae safon ryngwladol ISO 4190-1:2010 "Gofynion Sylfaenol ar gyfer Dyluniad a Manylebau Elevator" yn nodi bod cynhwysedd elevator yn amrywio o 630 kg (8 person) i 1600 kg (21 person). Mae cyfrifo gofynion capasiti hefyd yn ystyried y traffig oriau brig (PHT) a'r cyfeintiau traffig pum munud uchaf (5MHT), sy'n helpu i bennu nifer a maint y codwyr sydd eu hangen. Er enghraifft, mae astudiaethau wedi dangos y gallai cwmni elevator prysur fynnu bod codwyr yn cynnal hyd at 160% o'u gallu safonol yn ystod cyfnodau diwrnod gwaith brig.
B. Cydymffurfio â Rheoliadau a Safonau
● Sicrhau Diogelwch Teithwyr: Mae dyluniad a gosodiad elevator sy'n cydymffurfio yn lleihau'r risg o gamweithio a damweiniau.
● Osgoi Atebolrwydd Cyfreithiol: Mae codwyr sy'n bodloni rheoliadau yn helpu i atal achosion cyfreithiol a dirwyon oherwydd troseddau cyfreithiol.
● Cynyddu Ymddiriedaeth: Mae cadw at safonau'r diwydiant yn gwella hyder teithwyr mewn diogelwch elevator.
C. Asesiad o Gyflwr y Safle
1) Dadansoddiad Strwythur Adeilad
Y cam cyntaf wrth osod elevator teithwyr yw dadansoddiad trylwyr o strwythur yr adeilad. Mae hyn yn cynnwys archwiliad manwl o brif strwythur yr adeilad i sicrhau y gall wrthsefyll llwythi deinamig a sefydlog gweithrediad elevator. Dylai asesiadau gynnwys, ond heb fod yn gyfyngedig i:
● Nifer y lloriau, uchder llawr-i-lawr, a chynhwysedd cynnal llwyth pob lefel yn yr adeilad.
● Pennu lleoliad y siafft elevator ac asesu ei effaith bosibl ar strwythur yr adeilad, megis lleoliad a chryfder trawstiau, colofnau, a waliau cynnal llwyth.
● Asesiad effaith seismig, gan sicrhau bod dyluniad a gosodiad yr elevator yn bodloni gofynion seismig mewn ardaloedd sy'n dueddol o ddaeargrynfeydd.
2) Darpariaeth ac Amodau Siafft Elevator
Y siafft elevator yw'r gofod canolog ar gyfer gweithrediad elevator, ac mae ei ansawdd dylunio ac adeiladu yn effeithio'n uniongyrchol ar ddiogelwch elevator. Mae asesiadau o ddarpariaethau ac amodau siafftiau yn cynnwys:
● Cywirdeb dimensiynau siafft i gwrdd â gofynion y gwneuthurwr elevator yn ogystal â safonau cenedlaethol a lleol.
● Y lefel a'r plymder o fewn y siafft, sy'n pennu gosodiad a gweithrediad llyfn yr offer elevator.
● Rhaid i'r amodau amgylcheddol y tu mewn i'r siafft, megis tymheredd, lleithder, awyru, fodloni gofynion technegol penodol.
● Rhaid i'r siafft fod yn rhydd o rwystrau fel pibellau, ceblau, ac ati, y mae'n rhaid eu hadleoli neu eu hailgyflunio cyn gosod elevator gan y cwmni gweithgynhyrchu elevator.
3) Lleoliad Ystafell Beiriant ac Amodau
Mae'r ystafell beiriant yn gartref i'r systemau rheoli elevator ac offer pwysig eraill, ac mae ei leoliad a'i amodau'n effeithio'n uniongyrchol ar gynnal a chadw ac effeithlonrwydd gweithredol yr elevator. Mae asesiadau o leoliad ac amodau ystafell beiriannau yn cynnwys:
● Dylai'r dewis o leoliad ystafell beiriannau ganiatáu mynediad hawdd i bersonél cynnal a chadw a sicrhau digon o le ar gyfer cynnal a chadw arferol.
● Rhaid i gryfder strwythurol yr ystafell beiriant allu cefnogi pwysau'r offer elevator, yn enwedig y peiriant tyniant a'r cypyrddau rheoli, sy'n ystyriaeth hanfodol i'r cwmni elevator yn ystod y gosodiad.
III: Cam Dylunio a Chynllunio
A. Dyluniad Strwythurol

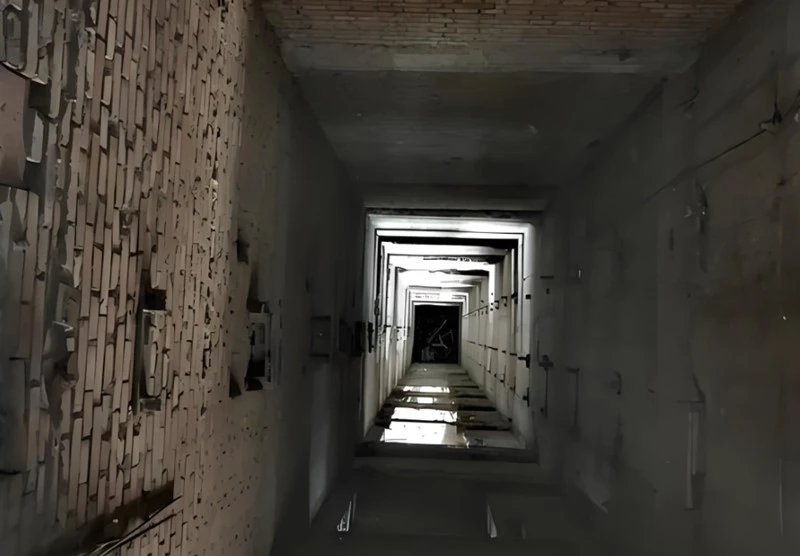

1) Dimensiynau Siafft a Strwythur
Rhaid i gwmni gweithgynhyrchu elevator roi sylw manwl i ddyluniad y siafft elevator, gan mai dyma'r gofod canolog ar gyfer gweithrediad elevator. Mae dimensiynau a strwythur y siafft yn cael effaith uniongyrchol ar ddetholiad dyluniad yr elevator a pherfformiad gweithredol. Rhaid i led, dyfnder ac uchder y siafft elevator fod yn ddigonol i ddarparu ar gyfer gwahanol feintiau a chynhwysedd elevator, gan sicrhau bod digon o le ar gyfer y car elevator, ei weithrediad, cynnal a chadw, a sefyllfaoedd brys.
Rhaid i waliau'r siafft feddu ar y cryfder a'r anhyblygedd angenrheidiol i wrthsefyll y grymoedd a ddefnyddir yn ystod gweithrediad elevator. Rhaid i'r dyluniad gynnwys cromfachau neilltuedig ar gyfer y rheiliau canllaw, gan sicrhau eu bod wedi'u cysylltu'n ddiogel â waliau'r siafft. Nodwedd diogelwch hanfodol yw'r byffer sydd wedi'i osod ar waelod y siafft, sy'n gorfod bodloni gofynion amsugno sioc sy'n caniatáu i'r elevator stopio'n ddiogel yn ystod sefyllfaoedd eithafol.
2) Cynllun Ystafell Peiriant
Mae cynllun yr ystafell beiriannau yn hanfodol ar gyfer cynnal a chadw a gweithredu'r elevator yn effeithlon. Mae cwmni elevator fel arfer yn gosod yr ystafell beiriannau ar frig y siafft; fodd bynnag, mae datblygiadau mewn technoleg wedi arwain at ddatblygiad codwyr heb ystafell beiriannau.
Mae codwyr heb ystafell peiriant yn integreiddio offer cysylltiedig i'r siafft neu'r car, sy'n golygu bod angen i strwythur siafft y cwmni elevator gadw lle ar gyfer gosod offer o'r cam dylunio o'r cam dylunio. Waeth beth fo'r math o system elevator, mae'n rhaid i amodau'r ystafell beiriant neu offer gofod-tymheredd, lleithder a glendid fodloni'r gofynion amgylcheddol ar gyfer gweithrediad yr elevator, gan sicrhau ei sefydlogrwydd a'i hirhoedledd.

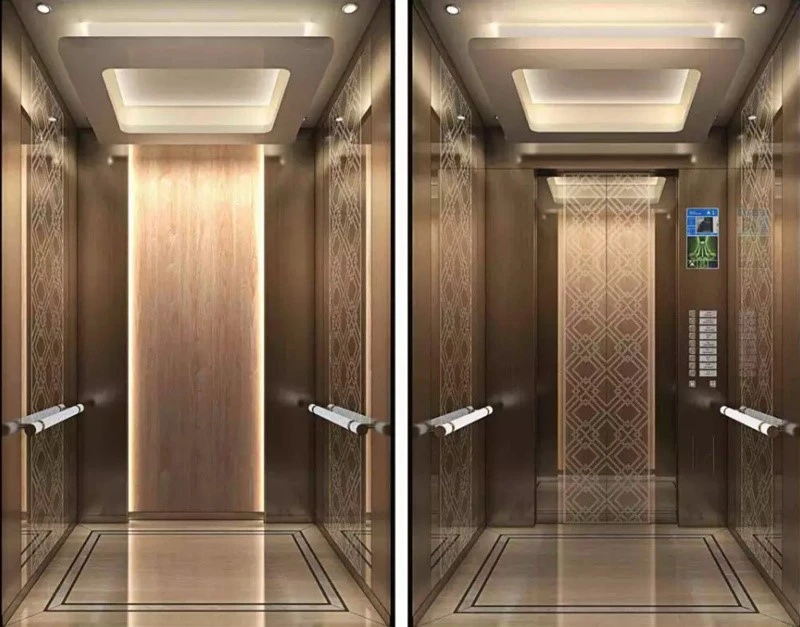

3) Dylunio Car Elevator
Mae dyluniad y car elevator yn rhan annatod o gysur teithwyr ac yn dylanwadu'n uniongyrchol ar effeithlonrwydd trafnidiaeth yr elevator. Dylid teilwra dimensiynau'r car i ofynion defnydd yr adeilad, gan ystyried ffactorau megis llif traffig a swyddogaeth yr adeilad. Rhaid i'r gwneuthurwr elevator hefyd ystyried pwysau a dewis deunydd y car, gan fod y rhain yn effeithio ar y llwyth ar y peiriant tyniant a pherfformiad cyffredinol y system.

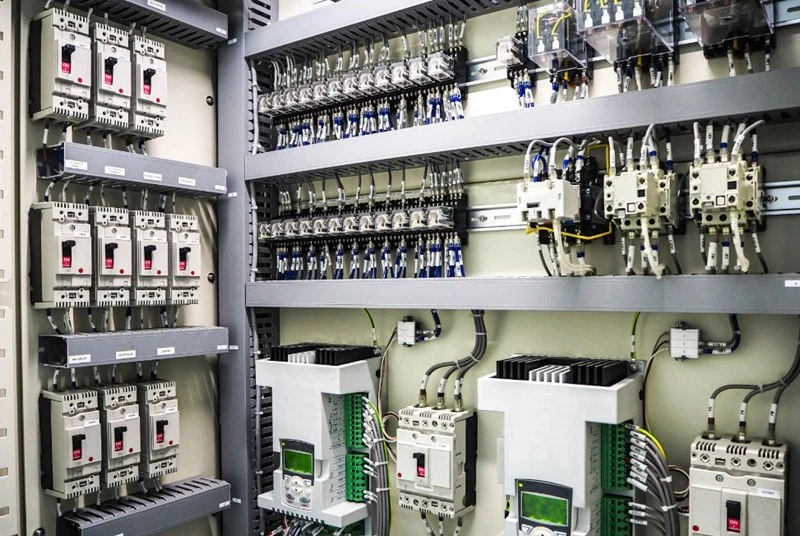

B. Dylunio System Elevator
1) System Drive
Mae'r system yrru wrth wraidd gweithrediad elevator, cydran sy'n gwarantu ymarferoldeb y lifft. Rhaid i gwmni gweithgynhyrchu elevator ddewis system yrru briodol i sicrhau'r perfformiad gorau posibl a phroses gosod llyfn. Mae systemau gyrru yn amrywio, gan gynnwys mathau hydrolig, tyniant, a pheiriannau heb ystafell (MRL).
a) Mae systemau gyriant hydrolig yn aml yn cael eu dewis ar gyfer adeiladau isel, gan gynnig strwythur syml a chost-effeithiolrwydd. Mae ystyriaethau gosod yn cynnwys lleoliad yr ystafell beiriannau hydrolig, gosodiad y biblinell, ac effaith tymheredd olew ar berfformiad y system.
b) Mae systemau gyriant tyniant yn gweddu'n well i adeiladau canolig i uchel. Mae'r gosodiad yn gofyn am ystyriaeth ofalus o gyfluniad y peiriant tyniant, cydbwysedd tensiwn y ceblau dur, a'r cydbwysedd rhwng y car a'r gwrthbwysau. Gall lleoliad gosod y system yrru hefyd effeithio ar y dyluniad pensaernïol, yn enwedig gan fod angen gofod ystafell beiriannau ar gopa'r adeilad ar gyriannau tyniant traddodiadol.
c) Mae systemau gyrru peiriant-llai yn cael eu ffafrio fwyfwy mewn pensaernïaeth gyfoes oherwydd eu manteision arbed gofod a hwylustod gosod. Wrth osod systemau MRL, mae'n hanfodol sicrhau bod y siafft elevator yn union faint ar gyfer lleoli a gosod yr offer gyrru yn iawn.
2) System Reoli
Mae'r system reoli, yr ymennydd y tu ôl i awtomeiddio elevator, yn rheoli gweithrediadau, monitro ac amserlennu'r elevator. Mae ystyriaethau gosod ar gyfer y system reoli yn cynnwys:
a) Dewis lleoliad ar gyfer y cabinet rheoli sy'n hwyluso cynnal a chadw hawdd a dadfygio wrth gadw at safonau diogelwch trydanol.
b) Mae cydnawsedd ac ehangu'r system reoli yn hanfodol, yn enwedig wrth i adeiladau deallus symud ymlaen a rhaid i systemau elevator gyfathrebu'n effeithlon â systemau awtomeiddio adeiladau.
c) Mae gosod a dadfygio paramedrau'r system reoli yn gam hanfodol yn y broses osod, gan ei gwneud yn ofynnol i dechnegwyr medrus wneud addasiadau manwl gywir yn seiliedig ar amodau gwirioneddol i sicrhau gweithrediad llyfn a chywir yr elevator.
C. Dyluniad Diogelwch Elevator
1) Ystyried Nodweddion Diogelwch
Wrth ystyried cwmni gweithgynhyrchu elevator ag enw da, mae nodweddion diogelwch yn bryder hollbwysig na ddylid byth eu peryglu. Fel gwneuthurwr elevator sy'n adnabyddus am ei sylw manwl i fanylion, ymfalchïwch yn y systemau diogelwch cadarn sy'n cael eu gosod mewn codwyr, waeth beth fo maint a chynhwysedd elevator.

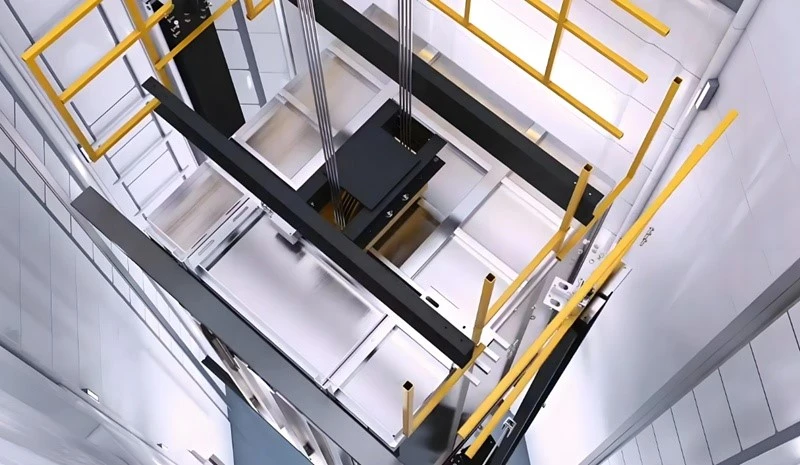

a) Llywodraethwr a Chrafangau Diogelwch
Mae cwmni elevator yn gosod llywodraethwr a chrafangau diogelwch o'r radd flaenaf, gan sicrhau bod calon system ddiogelwch yr elevator yn gweithredu'n ddi-ffael. Mae'r llywodraethwr wedi'i galibro'n ofalus i fonitro cyflymder yr elevator ac mae'r crafangau diogelwch yn cael eu profi ar gyfer ymgysylltiad dibynadwy i arwain rheiliau, gan atal unrhyw bosibilrwydd o gwymp rhydd peryglus.
b) Dyfais Diogelu Gorlwytho
Mae'r ddyfais amddiffyn gorlwytho yn elfen hanfodol yn ein codwyr. Mae'r nodwedd hon nid yn unig yn diogelu rhag y risgiau sy'n gysylltiedig â llwyth gormodol ond hefyd yn sicrhau cydymffurfiaeth â'r canllawiau maint elevator penodol a chynhwysedd. Mae ein technegwyr wedi'u hyfforddi i raddnodi'r ddyfais hon yn ofalus yn ystod y gosodiad.
c) Mecanwaith Cydgloi Drws
Mae diogelwch elevator teithwyr yn cael ei wella ymhellach gan fecanwaith cyd-gloi drws soffistigedig. Mae'r nodwedd hon yn anhepgor, gan sicrhau diogelwch gweithredol trwy atal yr elevator rhag symud oni bai bod y drysau wedi'u cau'n ddiogel.
d) Byfferau
Dewiswch glustogau sy'n briodol ar gyfer cyflymder a chynhwysedd pwysau'r elevator, gan sicrhau sefydlogrwydd perfformiad mwyaf a diogelwch teithwyr. Mae'r byfferau hyn yn dyst i'n hymrwymiad fel gwneuthurwr elevator i amddiffyn teithwyr.
e) Gwarchod Drws Glanio Elevator
Mae'r broses osod yn cynnwys gwiriadau trylwyr i sicrhau bod drysau glanio elevator yn cynnwys dyfeisiau atal rhag agor yn ddamweiniol. Rydym hefyd yn canolbwyntio ar wydnwch y drysau hyn fel rhan o'n hymagwedd gynhwysfawr at ddiogelwch.
2) Offer Argyfwng ac Ystyriaethau
a) System Goleuadau Argyfwng
Gan gydnabod pwysigrwydd parodrwydd ar gyfer argyfwng, mae codwyr yn cynnwys system goleuadau argyfwng sydd wedi'i chynllunio i fod yn effeithiol ac yn ddibynadwy, gan arwain teithwyr i ddiogelwch os bydd toriad pŵer.
b) Dyfais Larwm Argyfwng Elevator
Mae dyfais larwm argyfwng elevator yn nodwedd safonol yn ein gosodiadau. P'un a yw'n gloch neu'n system gyfathrebu, sicrhewch fod ei swyddogaeth yn cael ei chynnal hyd yn oed yn ystod ymyriadau cyflenwad pŵer.
c) Dyfais Achub Awtomatig (ARD)
Mae cwmni Elevator yn cymryd gofal mawr wrth ffurfweddu'r system ARD, gan sicrhau ei fod yn ymgysylltu'n ddibynadwy i ddod â theithwyr i'r llawr agosaf ar gyfer allanfa ddiogel os bydd arhosfan brys.
d) Mesurau Diogelwch Tân Elevator
Nid oes modd trafod cadw at safonau diogelwch tân. Mae cwmnïau elevator yn defnyddio deunyddiau gwrthsefyll tân trwy gydol cydrannau strwythurol ein codwyr ac yn sicrhau integreiddio â systemau diogelwch tân yr adeilad ar gyfer yr amddiffyniad teithwyr gorau posibl.
IV. Cyfnod Gosod
A. Paratoi ar gyfer Adeiladu
1) Lluniadau a Chanllawiau Adeiladu
Sicrhau lluniadau adeiladu manwl a chanllawiau gan y cwmni gweithgynhyrchu elevator yw'r cam hanfodol cyntaf wrth baratoi ar gyfer prosiect gosod elevator. Mae'r dogfennau hyn yn hanfodol gan eu bod yn amlinellu ffactorau allweddol megis maint a chynhwysedd elevator, dimensiynau siafft, cynllun ystafell beiriannau elevator, gofynion llwyth, a lleoliad manwl gywir yr offer elevator.
Mae'r canllawiau gosod, a ddarperir gan wneuthurwr yr elevator, yn cynnig dull cam wrth gam, manylebau technegol, a'r gweithdrefnau gweithredol sy'n angenrheidiol ar gyfer gosodiad llwyddiannus. Mae'n hanfodol i'r personél adeiladu fod yn gyfarwydd â'r dogfennau hyn er mwyn osgoi unrhyw gamsyniadau yn ystod y broses osod.
2) Hyfforddiant a Pharatoi Tîm Adeiladu
O ystyried natur dechnegol gosod elevator, mae'n hanfodol bod y tîm adeiladu yn cael hyfforddiant cynhwysfawr. Mae hyn er mwyn sicrhau eu bod yn fedrus gyda'r datblygiadau diweddaraf gan y cwmni gweithgynhyrchu elevator, gan gynnwys technegau gosod a phrotocolau diogelwch. Dylai'r hyfforddiant, a gymeradwyir gan y cwmni elevator, gwmpasu ystod o bynciau megis mecaneg elevator, diogelwch gweithredol, diagnosis namau, a mesurau brys, gan sicrhau bod y tîm yn gwbl barod ar gyfer y dasg dan sylw.
3) Mesurau Diogelu Diogelwch
Mae cwmni elevator yn blaenoriaethu diogelwch yn anad dim arall yn ystod y cyfnod gosod. Cyn dechrau ar y gwaith adeiladu, rhaid cael cynllun diogelu diogelwch cadarn. Dylai'r cynllun hwn gynnwys yr holl offer amddiffynnol personol angenrheidiol ar gyfer gweithwyr, sy'n cynnwys helmedau, harneisiau diogelwch, a sbectol amddiffynnol. Yn ogystal, dylai arwyddion a rhybuddion diogelwch clir fod yn amlwg o amgylch y safle adeiladu. Dylid cynnal gwiriadau rheolaidd i sicrhau bod yr holl offer a chyfarpar yn cadw at y safonau diogelwch uchaf ac yn gweithio'n gywir. At hynny, dylid sefydlu cynllun ymateb brys i fynd i'r afael ag unrhyw ddamweiniau yn effeithiol.
4) Paratoi Amgylchedd Adeiladu
Mae creu'r amgylchedd adeiladu gorau posibl yn hanfodol i ansawdd y gosodiad elevator. Dylai paratoadau ar gyfer yr amgylchedd gynnwys glanhau'r siafft a'r ystafell beiriannau i gael gwared ar unrhyw falurion, llwch a lleithder a allai ymyrryd â'r gosodiad. Rhaid gosod goleuadau digonol o fewn y siafft i warantu diogelwch personél adeiladu. Mae ystyriaethau gofod hefyd yn bwysig, oherwydd dylai fod digon o le ar gyfer storio cydrannau ac offer elevator a ddarperir gan y gwneuthurwr elevator. Yn olaf, mae gwirio'r awyru yn y siafft yn hanfodol i sicrhau llif aer parhaus er cysur a diogelwch y tîm gwaith.
B. Proses Gosod

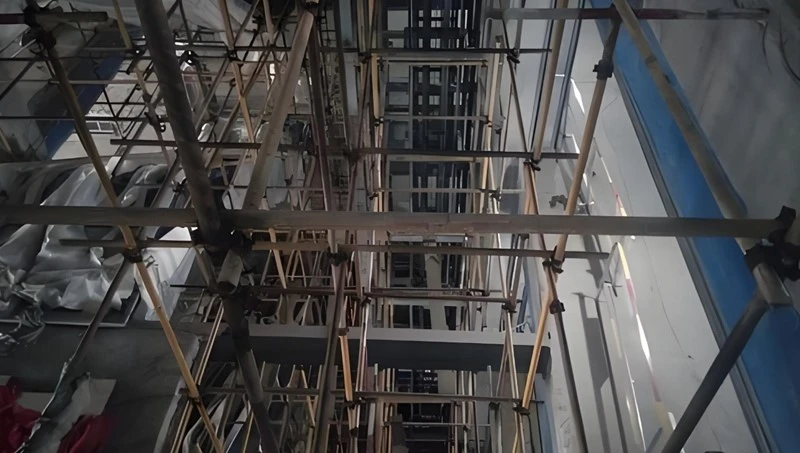

1) Gosod Sgaffald
Rhaid i'r cwmni gweithgynhyrchu elevator benderfynu ar y math o sgaffaldiau, boed yn bolion bambŵ neu bibellau dur, yn seiliedig ar faint a chynhwysedd yr elevator yn ogystal â'r sefyllfa a osodwyd ar gyfer y gwrthbwysau. Waeth beth fo'r deunydd a ddefnyddir, rhaid i'r cwmni elevator sicrhau sefydlogrwydd a chynhwysedd cludo llwyth digonol y sgaffaldiau. Rhaid i bob haen sgaffaldiau gael o leiaf dwy estyll, a rhaid i'w pennau gael eu cau'n ddiogel i'r trawstiau. Dylai'r sgaffald gael ei leoli ar gyfer gwaith adeiladu cyfleus gan dîm gwneuthurwr yr elevator.

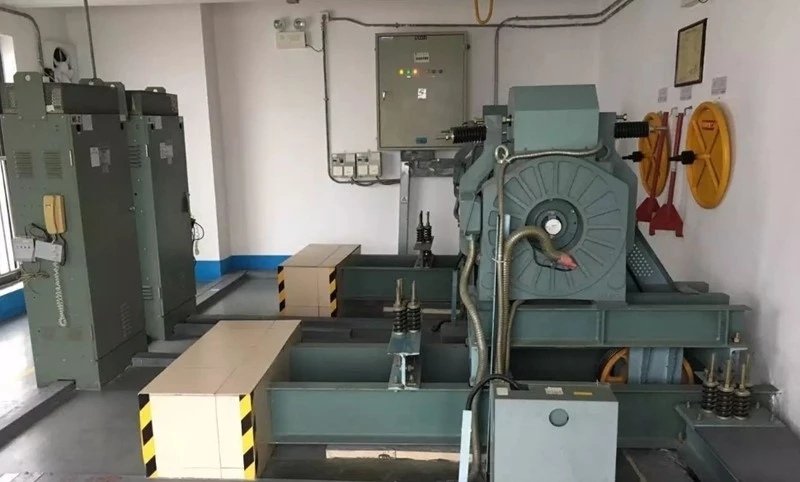

2) Gosod Offer Ystafell Peiriant
Mae hyn yn bennaf yn cynnwys gosod y peiriant tyniant, y llywodraethwr, a'r cabinet rheoli gan bersonél cymwys o'r cwmni gweithgynhyrchu elevator.
3) Gosod Offer Siafft
a) Gosod Rheilffyrdd Tywys
Bydd gwneuthurwr elevator yn gosod cromfachau rheilffyrdd canllaw ceir, cromfachau rheilffyrdd canllaw gwrthbwys, rheiliau canllaw, ac yn sythu'r rheiliau canllaw i sicrhau gweithrediad llyfn.
b) Gosod Car
Fel cwmni elevator, bydd yn symud ymlaen i osod y sling car, ffrâm atal, ffrâm car, esgidiau canllaw, gwaelod car, offer diogelwch, a dyfais gorlwytho, i gyd wrth ystyried maint a chynhwysedd penodol yr elevator.

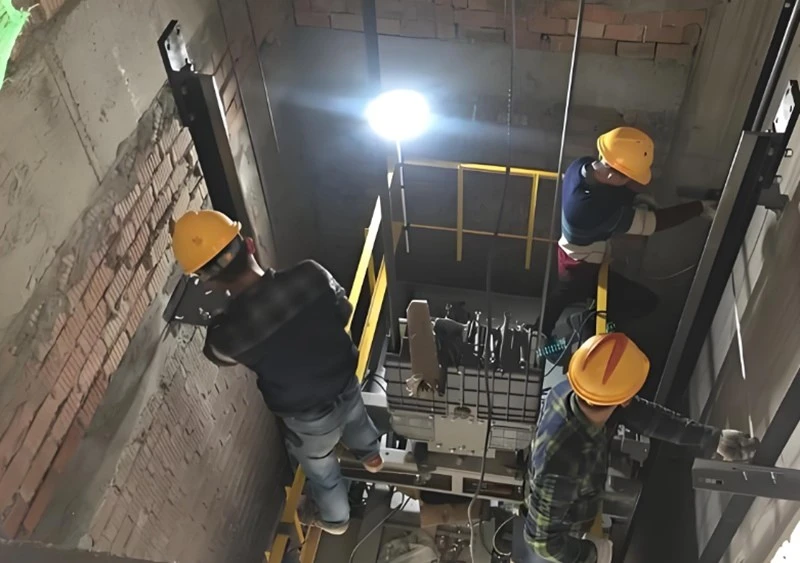

c) Gosod Gwrthbwysau
Mae'r gwneuthurwr elevator yn gosod offer cynnal a chodi ar gyfer y gwrthbwysau, na ddylid ond eu tynnu ar ôl i'r rhaff tyniant atal gwrthbwysau'r car ar yr ysgub tyniant.
d) Gosod Byffer
Rhaid i gwmni elevator benderfynu ar leoliad y byfferau. Addaswch ganol y byfferau i alinio â chanol plât taro ffrâm y car neu ffrâm gwrthbwysau, gyda gwall a ganiateir heb fod yn fwy na 20mm. Wrth osod dwy glustog ar yr un sylfaen, ni ddylai eu gwahaniaeth uchder fod yn fwy na 2mm.
e) Gosodiad Cynulliad Soced Dur Traction a Rope
Rhaid i fanylebau'r rhaff ddur, a ddarperir gan y gwneuthurwr elevator, fodloni gofynion dylunio, yn rhydd o kinks, cyrydiad, llinynnau rhydd, neu wifrau wedi'u torri, a rhaid i'r craidd cywarch gael ei iro heb sychu. Mae'r cwmni'n sicrhau cyflenwad digonol o babbitt (aloi Babbitt). Mae'r deunyddiau sydd eu hangen yn cynnwys gwifren gopr gydag arwynebedd trawsdoriadol sy'n fwy na 2.5mm2, gwifren plwm Rhif 20, gasoline, cerosin, ac edafedd cotwm.

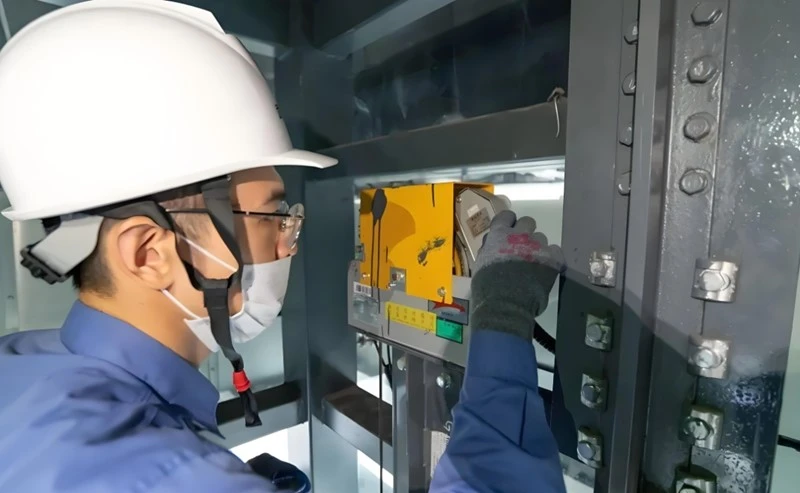

f) Gosod Cadwyn Iawndal
Ar gyfer elevators ag uchder codi sylweddol, dylid gosod dyfais iawndal a argymhellir gan y cwmni gweithgynhyrchu elevator. Ni ddylai'r cliriad cyfunol rhwng yr esgidiau canllaw ac arwynebau uchaf y rheiliau canllaw yn y ddyfais iawndal fod yn fwy na 3mm, a dylai sag a ganiateir y rheilen dywys ar gyfer yr olwyn leinin yn y ddyfais iawndal fod yn llai na 1mm dros yr uchder llawn. Dylai'r pellter o'r ffrâm ysgub rhaff iawndal i ddur sianel y ddaear fod yn 150-200mm, gyda phen y rheilffordd arweiniol yn ymwthio allan 200-250 mm uwchben yr esgid canllaw ac wedi'i gyfarparu â phlât cadw ar ddiwedd y canllaw rheilen i atal ffrâm yr olwyn leinin rhag neidio allan.
g) Gosod Ceblau Teithiol
Dylid gosod cromfachau cebl siafft tua 3.8m o dan y slab llawr uchaf ar wal y siafft a'u diogelu â bolltau gan y cwmni elevator.
Dylid gosod braced cebl gwaelod y car wrth y trawst dur car a'i sicrhau'n gadarn â bolltau gan dechnegwyr gwneuthurwr yr elevator.
Wrth osod y cebl hyblyg, yn gyntaf mesurwch yr hyd o'r braced cebl siafft i'r offer trydanol amrywiol yn yr ystafell beiriannau, edafwch bob cebl i'r cwndid neu'r gwifren priodol, ac yna rhowch ben arall y cebl hyblyg yn y pwll, gan sicrhau mae pob cebl yn syth ac heb ei gyffwrdd.
h) Gosod Gwifrau Trydanol
Gosodwch y gwifrau yn ôl y diagram gwifrau ar gyfer yr ystafell beiriannau a'r siafft a ddarperir gan wneuthurwr yr elevator. Dylai llinellau pŵer, llinellau modur, llinellau brêc, llinellau rheoli, llinellau golau dangosydd, llinellau botwm, a llinellau goleuo redeg trwy gyfrwng cwndidau neu wifrau ar wahân, heb uniadau y tu mewn i'r cwndid. Dylid gwneud unrhyw uniadau gwifren y tu mewn i flychau cyffordd.
i) Switsh Terfyn a Gosod Dyfais Synhwyrydd
Yn gyntaf, gosodwch y switsh terfyn ar y braced, gan ei gysylltu â phlât clampio a bolltau i reilen dywys y car. Yna, yn seiliedig ar leoliad y rholer switsh terfyn, penderfynwch ble i osod y bwa trawiadol ar y car. Gellir defnyddio'r un bwa trawiadol ar gyfer terfyn a gor-deithio.

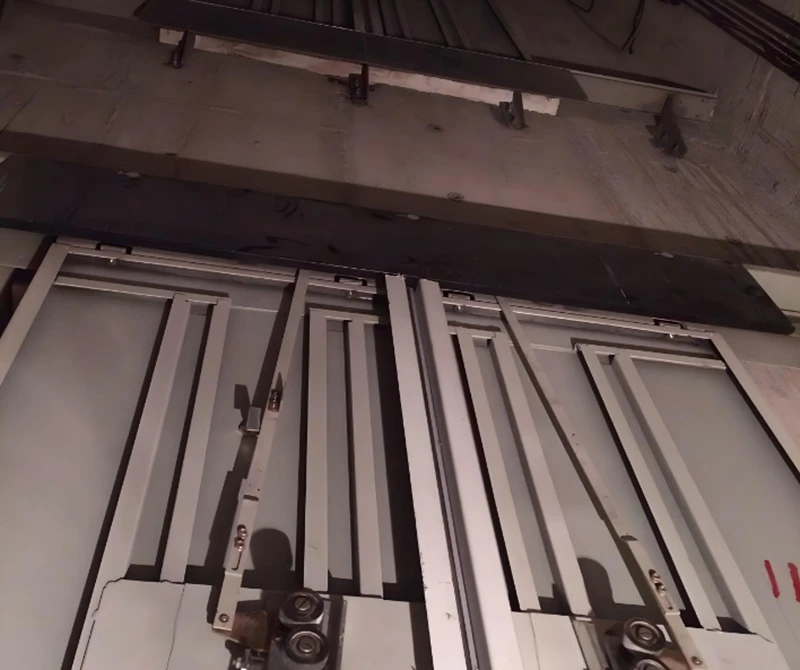

4) Gosod Mecanwaith Drws Elevator
Pan fydd cwmni gweithgynhyrchu elevator yn ymgymryd â gosod mecanwaith drws elevator, mae yna sawl cam manwl gywir y mae angen eu dilyn i sicrhau diogelwch ac ymarferoldeb yr elevydd. Mae'r broses yn dechrau gyda chysylltu'r bolltau â ffrâm car yr elevator. Mae hwn yn gam hanfodol y bydd gwneuthurwr elevator profiadol yn ei weithredu'n ofalus. Yn dilyn hyn, gosodir y bollt cymorth ffrâm gweithredwr drws; yna, mae'r holl bolltau'n cael eu tynhau'n ddiogel i ddarparu ar gyfer y meintiau a'r capasiti elevator gofynnol.
Unwaith y bydd gweithredwr y drws a'r car elevator wedi'u gosod yn iawn gan y cwmni gweithgynhyrchu elevator, rhaid addasu'r mecanwaith cyswllt drws. Mae clirio drws y car yn hollbwysig a rhaid iddo fodloni'r manylebau technegol a amlinellir ar y lluniadau cynnyrch sy'n amrywio yn seiliedig ar faint a chynhwysedd elevator.
Gwneir addasiadau hefyd pan fo'r drws glanio yn y safle caeedig. Bydd y gwneuthurwr elevator yn sicrhau bod lleoliad llafn cyllell agoriadol drws y car yn optimaidd. Dylid ei osod rhwng dau rholer clo'r drws glanio, gyda bylchau tebyg ar y naill ochr a'r llall i'r rholeri. I ddechrau, bydd technegwyr y cwmni elevator yn tynhau'r bolltau angor neu'r bolltau ehangu sy'n gosod pyst ffrâm y drws. Yna byddant yn addasu gwall fertigolrwydd pyst ffrâm y drws glanio a gwall llorweddol y trawslath i lai na 1/1000. Unwaith y bydd y gwyriad bwlch rhwng y rheiliau canllaw drws glanio a'r rhigol sill ar y ddau ben a chanol y rheilen dywys yn llai nag 1mm, rhaid sicrhau'r holl bolltau yn gadarn.
Ar ôl yr addasiadau hyn gan y gwneuthurwr elevator, gosodir mecanwaith cysylltu dail y drws. Unwaith y bydd y drws glanio wedi'i osod yn iawn, bydd y cwmni elevator yn gwthio a thynnu'r drws â llaw i sicrhau nad oes sŵn nac anystwythder, sy'n gam hanfodol i warantu diogelwch. Yn olaf, gosodir dyfais cyd-gloi trydanol y drws glanio, gan gwblhau'r broses gosod mecanwaith drws elevator.

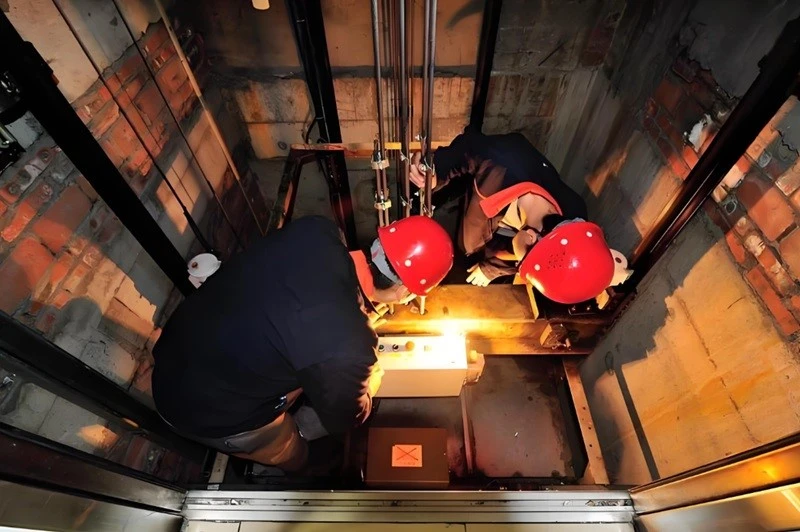

C. Arolygiad Diogelwch
1) Arolygiad Rhagarweiniol
Yr arolygiad rhagarweiniol gan y cwmni gweithgynhyrchu elevator yw'r cam cyntaf ar ôl i'r gosodiad elevator gael ei gwblhau. Bydd y tîm arolygu yn cynnal asesiad cychwynnol o ansawdd gosod yr elevator, gan gynnwys cywirdeb a chywirdeb cydrannau mecanyddol a thrydanol, i sicrhau eu bod yn cwrdd â safonau maint a chynhwysedd yr elevator.
2) Prawf ymarferoldeb
Mae'r cam hwn yn cynnwys gwirio holl swyddogaethau'r elevator gan dechnegwyr y cwmni elevator, gan gynnwys cychwyn, rhedeg, cyflymu, arafu, stopio, ac agor a chau drysau yn union yn unol â dyluniad gwneuthurwr yr elevator.
3) Archwiliad Dyfais Diogelwch
Mae cwmni gweithgynhyrchu elevator yn gwirio bod holl ddyfeisiau diogelwch yr elevator, megis y llywodraethwr cyflymder, offer diogelwch, dyfais cyd-gloi drws, amddiffyniad gorlwytho, a botwm stopio brys, yn gweithio'n iawn.
4) Prawf Llwyth
Mae'r cwmni elevator yn cynnal profion dim llwyth a llwyth llawn i sicrhau bod yr elevator yn gweithredu'n ddiogel ac yn llyfn o dan amodau llwyth gwahanol. Mae'r prawf llwyth llawn fel arfer yn gofyn am gyrraedd 125% o'r capasiti llwyth graddedig, sy'n cael ei bennu gan faint a chynhwysedd yr elevator.

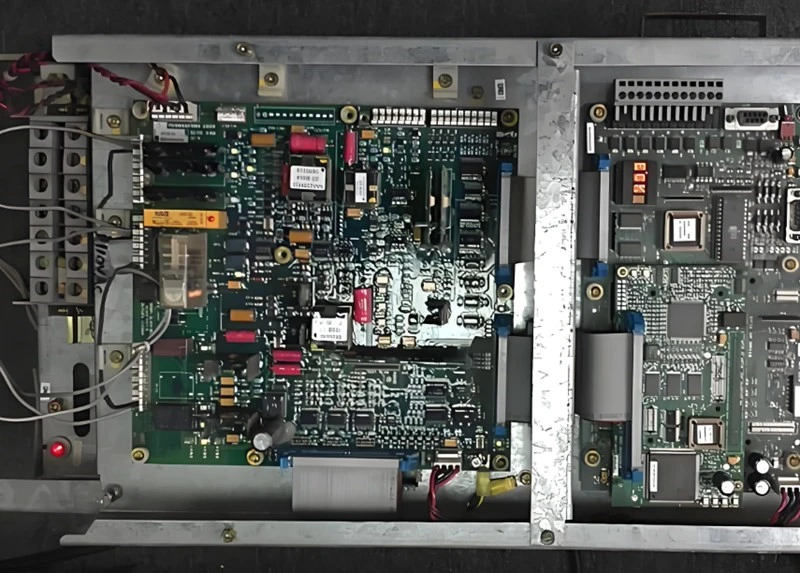

5) Prawf Cyflymder
Gwiriwch fod cyflymder gwirioneddol gweithrediad yr elevator yn cydymffurfio â chyflymder y dyluniad a gwiriwch am unrhyw achosion o or-gyflymu neu dan-gyflymu.
6) Efelychu Argyfwng a Nam
Efelychu ymateb yr elevator i ddiffygion neu sefyllfaoedd brys, megis actifadu goleuadau brys yn ystod methiant pŵer, gweithrediad dyfeisiau cyfathrebu brys, ac effeithiolrwydd gweithdrefnau achub.
V. Gweithredu a Chynnal a Chadw
A. Profion Gweithredol
1) Archwiliad Gweledol
Rhaid i gwmni gweithgynhyrchu elevator flaenoriaethu diogelwch ac effeithlonrwydd yn ystod y broses osod. I'r perwyl hwn:
● Gwirio Uniondeb: Sicrhewch fod y siafft elevator, y car, y gwrthbwysau, a'r cydrannau ystafell beiriannau o'r gwneuthurwr elevator wedi'u gosod yn llwyr, heb unrhyw rannau na sgriwiau ar goll.
● Gwiriad Glanweithdra: Cadarnhewch fod y tu mewn a'r tu allan i'r elevator yn lân, yn rhydd o falurion adeiladu neu eitemau amrywiol eraill, gan fod hyn yn adlewyrchu sylw'r cwmni elevator i fanylion.
● Gwirio Arwyddion: Archwiliwch a yw'r holl arwyddion y tu mewn a'r tu allan i'r elevator yn bresennol, gan gynnwys maint a chynhwysedd elevator, gallu llwyth, gwybodaeth gwneuthurwr, manylion cyswllt brys, ac ati.
2) Profion Statig
Byddai unrhyw gwmni elevator ag enw da yn mynnu profion statig trylwyr:
● Prawf System Drws: Archwiliwch a yw'r drysau elevator, sy'n rhan annatod o faint a chynhwysedd yr elevator, yn agor ac yn cau'n esmwyth, ac a yw'r ymylon diogelwch yn sensitif ac yn ddibynadwy.
● Prawf System Drydanol: Profwch system drydanol yr elevator, gan gynnwys y panel rheoli, terfynellau gwifrau, systemau signal, ac ati, i sicrhau nad oes cylchedau byr na cheryntau gollwng - gweithdrefn safonol mewn gweithgynhyrchu elevator.
● Prawf System Fecanyddol: Gwiriwch gyfernod cydbwysedd y car, gwrthbwysau, mecanweithiau tyniant, ac ati, i sicrhau nad yw cydrannau mecanyddol sy'n dod o wneuthurwr yr elevator yn rhydd nac yn cynhyrchu synau annormal.

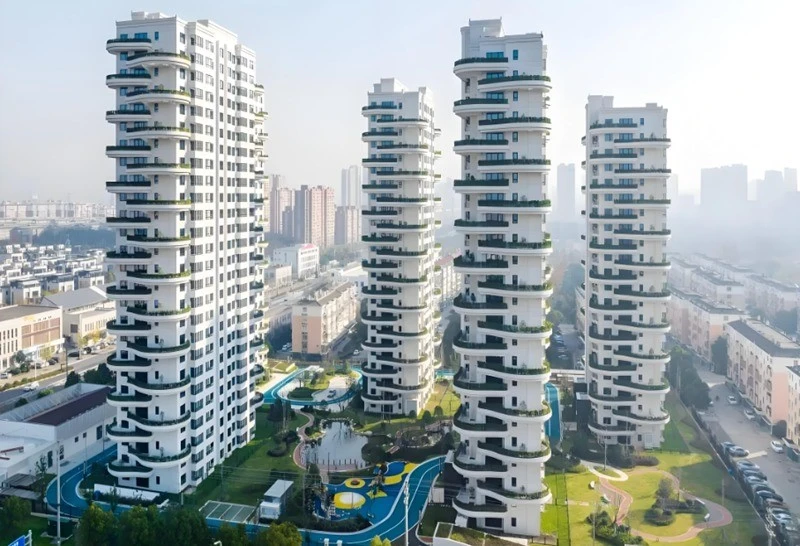

3) Profion Dynamig
Yn ystod profion deinamig, rhaid i gwmni gweithgynhyrchu elevator sicrhau:
● Gweithrediad Dim-Llwyth: I ddechrau, gweithredu'r elevator heb unrhyw lwyth i arsylwi a yw'r elevator yn rhedeg yn esmwyth a heb unrhyw synau anarferol, agwedd allweddol ar faint a chynhwysedd elevator.
● Prawf Gweithrediad Llwyth: Rhowch y llwyth penodedig (gan ddefnyddio pwysau prawf arbennig fel arfer) yn y car i archwilio perfformiad yr elevator o dan amodau llwyth llawn, gan gynnwys a yw'r cychwyn, y llawdriniaeth a'r brecio yn llyfn, ac a yw'r cyflymder yn bodloni'r safonau a osodwyd gan y gwneuthurwr elevator.
● Prawf Brake: Profwch system frecio'r elevator i sicrhau y gall stopio'n ddiogel mewn sefyllfaoedd brys - ffocws hanfodol i unrhyw gwmni elevator.
● Prawf Dyfais Brys: Profwch offer brys megis cyflenwad pŵer brys (ee, UPS), dyfeisiau larwm brys, goleuadau brys, ac ati, i sicrhau eu bod yn gweithredu'n gywir mewn sefyllfaoedd annisgwyl, sy'n dyst i sicrwydd ansawdd y gwneuthurwr elevator .
4) Profi Dyfais Diogelwch
Fel rhan o brofi dyfeisiau diogelwch, rhaid i'r cwmni gweithgynhyrchu elevator:
● Prawf Llywodraethwr Overspeed: Profwch a yw'r llywodraethwr overspeed yn gweithredu'n ddibynadwy i sicrhau y gall dorri'r pŵer i ffwrdd ac actifadu'r gêr diogelwch yn brydlon pan fydd yr elevator yn fwy na'r terfyn cyflymder - safon a osodwyd gan y gwneuthurwr elevator ar gyfer codwyr o bob maint a chynhwysedd.
● Prawf Gêr Diogelwch: Wrth berfformio'r prawf llywodraethwr gor-gyflym, gwiriwch a all y gêr diogelwch frecio'n effeithiol, gan sicrhau na fydd y car yn colli rheolaeth ac yn disgyn o dan unrhyw amgylchiadau, sy'n hanfodol ar gyfer cynnal enw da cwmni elevator am ddiogelwch.
● Prawf Cyd-gloi Clo Drws: Archwiliwch fecanwaith cloi drws yr elevator i sicrhau na all yr elevator ddechrau oni bai bod y drysau wedi'u cau'n llwyr, sy'n nodwedd diogelwch critigol a bwysleisir gan unrhyw wneuthurwr elevator.
Trwy gynnal y profion gweithredol hyn yn ofalus iawn, gall cwmni gweithgynhyrchu elevator sicrhau bod y codwyr y maent yn eu cynhyrchu nid yn unig yn cydymffurfio â safonau'r diwydiant ond hefyd yn darparu cludiant diogel a dibynadwy i ddefnyddwyr o wahanol feintiau a chynhwysedd elevator.
B. Cynllun Cynnal a Chadw

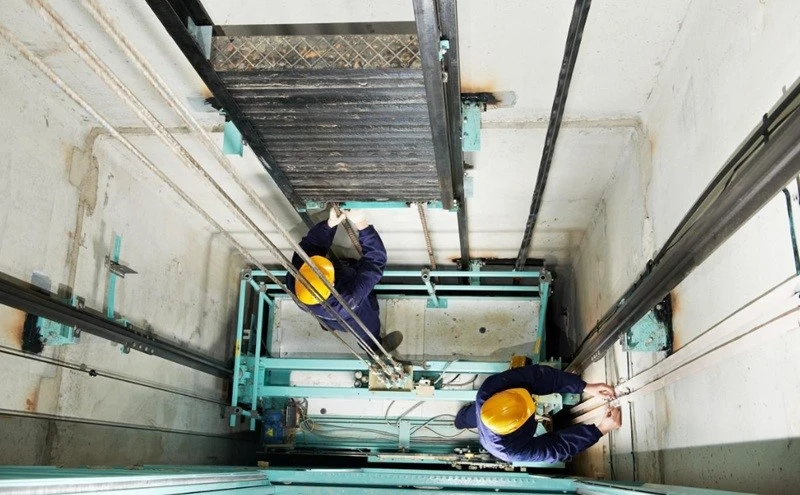

1) Cynnal a Chadw Dyddiol
Mae tasgau cynnal a chadw rheolaidd yn hanfodol i sicrhau gweithrediad diogel codwyr. Mae hyn yn cynnwys gwiriadau gweledol dyddiol gan staff y cwmni gweithgynhyrchu elevator, megis glanhau y tu mewn a'r tu allan i'r elevator, gan sicrhau bod goleuadau, dyfeisiau larwm, a gweithrediadau drws yn gweithredu'n iawn. Yn ogystal, mae gwrando am unrhyw synau anarferol yn hanfodol, oherwydd gallant ddangos yr angen am arolygiad pellach gan wneuthurwr yr elevator.
2) Arolygiadau Cyfnodol
Mae gwaith cynnal a chadw cyfnodol, a gynhelir yn aml gan dechnegwyr hyfforddedig y cwmni elevator, fel arfer yn cael ei wneud bob mis. Maent yn canolbwyntio ar swyddogaethau gweithredol sylfaenol yr elevator, megis maint a chynhwysedd elevator, a nodweddion diogelwch allweddol. Yn ystod yr arolygiadau hyn, mae technegwyr o'r cwmni gweithgynhyrchu elevator yn archwilio cyflymder yr elevator, cywirdeb lefelu, pellter brecio, a chyflymder agor a chau drws. Mae pob dyfais diogelwch, fel llywodraethwyr cyflymder, clampiau diogelwch, a byfferau, hefyd yn cael eu profi am ymarferoldeb priodol.
VI. Casgliad ac Argymhellion
Wrth osod codwyr teithwyr, dylai cwmni elevator ganolbwyntio ar yr ystyriaethau allweddol canlynol:
● Diogelwch: Diogelwch yw'r brif ystyriaeth ar gyfer gosodiadau elevator teithwyr. Dylai'r holl waith dylunio a gosod anelu at fodloni neu ragori ar y safonau diogelwch presennol er mwyn sicrhau diogelwch teithwyr.
● Cydymffurfiaeth: Rhaid i osodiadau elevator gadw at reoliadau cenedlaethol a lleol perthnasol, gan gynnwys codau adeiladu, codau tân, a safonau'r diwydiant.
● Rheoli Ansawdd: Dylai'r cwmni gweithgynhyrchu elevator ddefnyddio proses rheoli ansawdd systematig yn ystod y gosodiad i sicrhau ansawdd yr holl gydrannau a systemau.
● Hyfforddiant a Chynnal a Chadw: Dylai'r tîm gosod dderbyn hyfforddiant proffesiynol gan y gwneuthurwr elevator a pherfformio cynnal a chadw priodol ar yr elevators i sicrhau eu gweithrediad sefydlog hirdymor.
● Hygyrchedd: Dylid ystyried dyluniad hygyrch elevators teithwyr, gan ystyried gwahanol feintiau a chynhwysedd elevator, er mwyn sicrhau bod pawb, gan gynnwys unigolion ag anghenion arbennig, yn gallu eu defnyddio'n gyfleus.
● Effeithlonrwydd Ynni a Diogelu'r Amgylchedd: Dylai'r cwmni elevator ystyried effeithlonrwydd ynni ac effaith amgylcheddol codwyr teithwyr wrth ddylunio a gosod, gan ddewis deunyddiau a thechnolegau arbed ynni ac eco-gyfeillgar.
VII. Cyfeiriadau
● "Cod Adeiladu Rhyngwladol" (IBC)
● "Safon Diogelwch Americanaidd ar gyfer Elevators" (ASME A17.1)
● "Safonau Elevator Ewropeaidd" (EN 81)
